In diesem Projekt wird ein einfacher Alarmflasher vorgestellt. Dieser basiert auf einem kleinen ATtiny 45 Microcontroller und einer RGB-LED.
Die dem Projekt auch beigefügte BASCOM-Software prüft nach dem Einschalten auf korrekte Batterieladung und blinkt anschließend mit 100ms Hell und 2900ms Dunkel.
Die LED zeigt je nach Betriebszustand folgende Farben an:
| Nach erfolgter Stromzufuhr werden folgende Zustände signalisiert | ||
| Initialisierung | 3x (rt 150ms - bl 150ms - gn 150ms) |  |
| AKKU voll geladen (>4.80V) | 2x (gn 150ms - gn 150ms) |  |
| AKKU OK 1 (>4.60V) | 2x (gn 150ms - bl 150ms) |  |
| AKKU OK 2 (>4.40V) | 2x (bl 150ms - bl 150ms) |  |
| AKKU Laden empfohlen (>4.20V) | 2x (bl 150ms - rt 150ms) |  |
| AKKU entladen (>4.02V) | 2x (rt 150ms - rt 150ms), Gerät geht in Ruhezustand |  |
| Akkuzustand undefiniert | 2x (rt 150ms - bl 150ms - gn 150ms) |  |
| Im laufenden Betrieb werden folgende Zustände angezeigt |
||
| Alarm | rt 100ms Pause 2900ms |  |
| Akku leer | 8x (bl 80ms, Pause 120ms), Gerät geht in Ruhezustand |  |
Im laufenden Betrieb wird in einem Intervall von 50 Minuten die Akku-Ladung kontrolliert. Wird dabei eine Akkuladung von unter 4.02V festgestellt, schaltet sich der Microcontroller in den stromlosen Zustand um zu verhindern, dass der Akku tiefentladen wird.

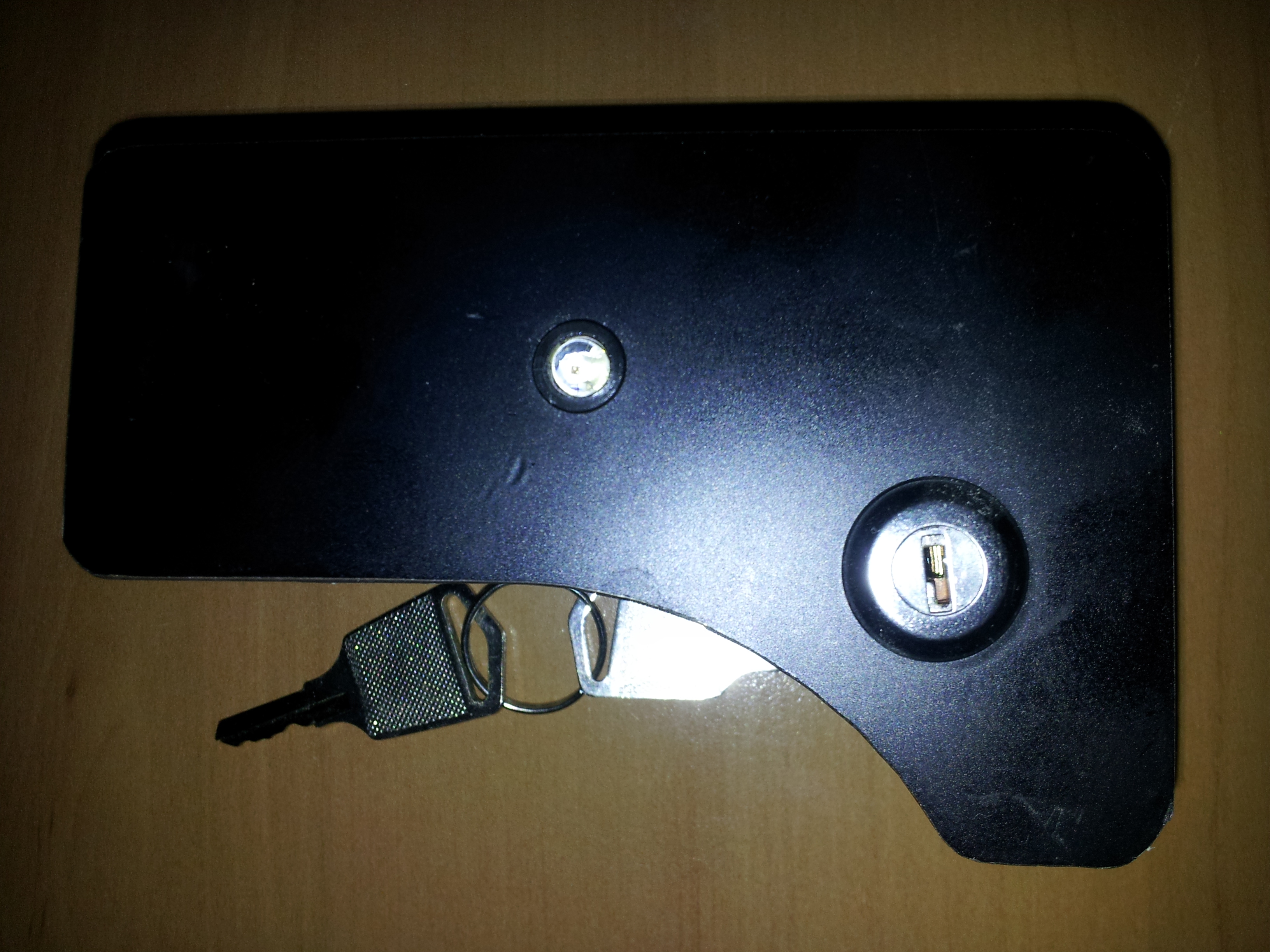

Diesem Projekt ist auch ein Plotfile beigefügt mit welchen ein Gehäuse passend für die Mittelkonsole eines Mercedes-A-Klasse ausgefräst werden kann.
 |
 |
Alarmflasher V1.0
